屏蔽機柜
來源：http://m.0735rcw.com.cn/ 作者：武漢怡富通訊機柜廠家 發布時間：2023-05-08 09:53
1. 屏蔽機柜主要技術參數響應表：
屏蔽機柜主要技術參數響應表
序號 | 主要技術參數 | 說明 | 響應說明 |
1 | 規 格 | 700*800*1600（屏蔽機柜） 700*800*1800（屏蔽機柜） | 完全響應 |
2 | 性能指標 | 按國家GB12190-90、國家保密BMB3-1999、GJBz-20219-94標準測試，技術指標滿足以下要求： 磁 場：150KHz≥75dB 平面波：1MHz —50MHz≥90dB 微 波：1GHz≥85dB | 完全響應 |
3 | 產品配置 | （1）冷軋鋼板焊接成的全密閉的箱體，經過鍍鋅與油漆等防腐蝕處理； | 完全響應 |
（2）優良材料經過精心制作與處理的屏蔽簧片、冷軋鋼板焊接成的門扇組成的屏蔽門； | 完全響應 | ||
（3）采用效率高的電源濾波器，具有寬抑制頻帶和高的插入損耗，機柜電流為220V，32A，兩路輸入； | 完全響應 | ||
（4）每個機柜24條銅纜輸入屏蔽； | 完全響應 | ||
（5）圓型通風波導窗，設有微型軸流風機 | 完全響應 | ||
（6）上下前后可調位置的服務器安裝支架； | 完全響應 | ||
（7）當機柜內溫度達到預設溫度值風扇自動啟動； | 完全響應 |
2. 屏蔽機柜技術方案：
(1)電磁屏蔽原理
電磁屏蔽是用屏蔽體阻止高頻電磁場在空間傳播的一種措施。電磁波在通過金屬或對電磁波有衰減作用的阻擋層時，會受到一定程度的衰減，即這些金屬或阻擋層有屏蔽作用，屏蔽效能的大小與電磁波的性質及金屬或阻擋層的自身特性有關。
? 金屬板電磁屏蔽的物理過程
當電磁波入射到兩側為空氣的金屬板時，一部分能量被反射，即反射損耗;透射波在金屬板內傳播過程中被衰減的部分稱之吸收損耗;在第二界面上被反射到第一界面時將再次產生反射，如此循環往復，直至能量全部被衰耗和透射，這種現象就是屏蔽理論中應考慮的多次反射修正因子。
? 縫隙的屏蔽
屏蔽體上的永久性接縫一般指采用焊接方法將兩金屬板連接在一起，這種永久性接縫幾乎與金屬板本身的射頻阻抗相等;
? 截止波導屏蔽
當電磁波頻率低于波導的截止頻率時，在傳輸中將產生很大的衰減。常用的截止波導有園形、矩形和六角形。
園波導的截止頻率：
fc=17.6*109/D ( HZ ) D—圓波導的內直徑
為使波導有足夠的衰減，應滿足：
fc》f f—電磁波頻率
l≥3D l—截止波導長度
從通風散熱來考慮，為了獲得足夠的通風面積，以滿足所需要的通風量，可將很多根截止波導緊挨著排列在一起，構成一組截止波導式通風孔陣。
? 濾波器
傳導干擾是通過金屬導體例如導線或任何金屬結構傳播的干擾，進入屏蔽室(柜)內的全部金屬導線要濾波，電子濾波器是集中的或分布的電路元件(如電阻、電感、電容、或它們的等效物或各種元件的組合)的網絡，這些網絡對某些頻率或直流較小反抗，而阻塞或短路其它頻率通道。
濾波器可粗略分為：電濾波器、通訊濾波器和控制線濾波器。

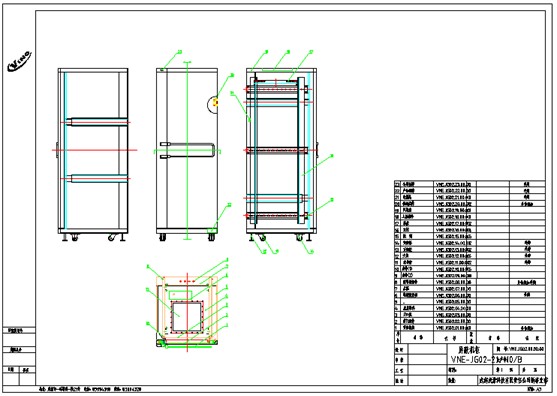

(2)結構圖
(3)結構組成：
? 屏蔽殼體
柜體由1.5mm厚的冷扎鋼板焊接成的密封箱體，經過電鍍鋅與油漆等防腐處理。
? 屏蔽門：
由優良材料經過精心制作和處理的屏蔽簧片、冷扎鋼板焊接成的門扇組成的屏蔽門。
? 電源濾波器
電源濾波器具有寬抑制頻帶和高的插入損耗，防止傳導干擾，功率大小為：220V/32A C級
? 通風散熱：
柜體上下設有規格為300mm×300mm的蜂窩型通風波導窗，柜頂波導窗設有四只軸流風機，排風量可達450m3/h。
波導管：
光纖波導管：內徑φ13*100光纖波導管;(標準配置5根)
屏蔽網線傳輸接口：設有帶彈性夾頭的銅制傳輸波導管;(標準配置5只五類線或六類屏蔽線接頭
其他： 可根據用戶要求配置傳輸接口及電源分配單元等。
(4)規格：
型號 | 規格 | 外形尺寸（寬×深×高） | 內凈尺寸（寬×深×高） |
VN-JG- EMC/C | 32U | 700mm×800mm×1600mm | 490mm×590mm×1400mm |
VN-JG- EMC/C | 37U | 700mm×800mm×1800mm | 490mm×590mm×1600mm |
